Фланец 2-100-40 ст 09г2с ГОСТ 12821-80

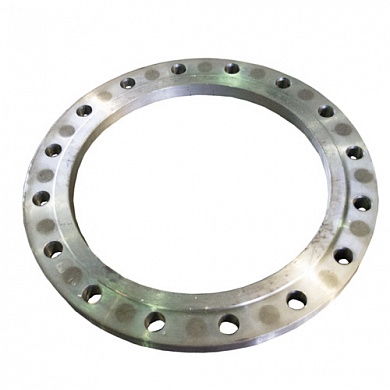

Фланец плоский выглядит как диск или кольцо с центральным проходом для свободного передвижения транспортируемой среды, вокруг которого равномерно размещены отверстия для крепежа. Фланец плоский крепится к трубопроводу посредством сварки. Для этого трубу заводят во фланец на 2/3 его глубины и приваривают с помощью внутреннего и наружного шва.
Зону стыка фланцев уплотняют прокладками из резины, фторопласта, паронита. Но могут использоваться уплотнители и из других эластичных материалов.
Характеристики
Вес 57,01
Объем 0,02592
Рабочая среда вода, пар
Номинальный диаметр (DN) 500
Номинальное давление (PN) 25
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 09Г2С
Межосевой диаметр, мм 650
Диаметр выступа, мм 585
Высота выступа, мм 4
Единица измерения шт
Соответствие ГОСТ ГОСТ 12820-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 650
Диаметр отверстий, мм 33
Внешний диаметр, мм 710
Количество отверстий, шт. 20
Внутренний диаметр, мм 530
