Фланец стальной 100 1-11-B-16 ГОСТ 33259-2015 09Г2С

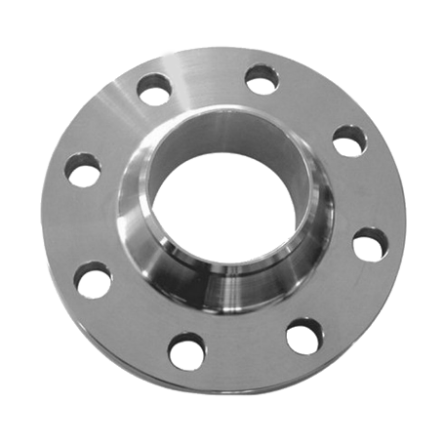

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Характеристики
Количество в упаковке 210
Вес 4,9
Объем 0,00302
Рабочая среда вода, пар
Номинальный диаметр (DN) 100
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 180
Диаметр выступа, мм 158
Высота выступа, мм 3
Высота воротника, мм. 33
Диаметр воротника, мм. 110
Диаметр основания воротника, мм. 130
Единица измерения шт
Соответствие ГОСТ ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 180
Диаметр отверстий, мм 18
Внешний диаметр, мм 215
Количество отверстий, шт. 8
Внутренний диаметр, мм 96
